    方案描述:

    MKB0803心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗模拟前端MN8802脉搏芯片和1颗SFB9712算法芯片组成。实现了:高集成和高稳定,自动脱落检测,脱落无数据输出,自动肤色识别、HRV-PNN50(选装)。

    方案详情
    方案描述:

    MKB0803心率血压模块实现了:高集成和高稳定,自动脱落检测,脱落无数据输出,自动肤色识别、HRV-PNN50(选装)。
           该心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗模拟前端MN8802脉搏芯片和1颗SFB9712算法芯片组成。根据我们提供的电路图,客户可以制作PCB板,面积可做到18mm*12mm以内,输出血压和心率串口 uart 信号,很方便提取使用。
           脉搏传感器芯片采用光电式容积脉搏波描记(PPG)的方式感应人体的脉搏信息并加以提取,通过模拟前端芯片MN8802和算法芯片SFB9712输出血压、心率等串口信号。
           该心率血压监测方案可实现功能:心率血压采集计算、脉搏波和心电波形输出(选用)、人体佩戴状态识别、人体体表温度监测(选装)、HRV-PNN50(选装)、呼吸率(定制)、血压跟踪监测等人体健康指标。
           血压方案原理:主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。
    输出方式:串口或 I2C 。
           输出内容:心率、血 压、脉搏波和心电波形(选用)、佩戴状态识别,温度数据(选装)、HRV-PNN50(选装)、呼吸率(定制)等。
    用户实现方式简单:主要工作只是硬件设计和结构安排,减少了对整机 cpu 的要求以及软件调试。
           该血压测试模块的最大特点:高集成和高稳定,自动佩戴识别和脱离无输出;使用了算法MCU,植入了心率血压算法,直接输出串口 uart 信号,简化了客户的工作量,简单可靠,方便客户使用。

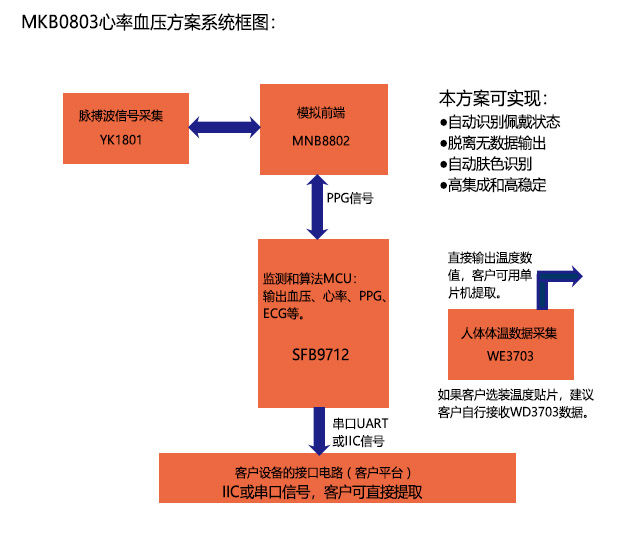

    心率血压方案框图:


    电路说明:
        整个心率血压部分需要单独可控的 LDO 供电以保证电源的纯净,参考型号为BL919833BAPRN。


    方案的功能特点:

    ◆  体积小巧:客户可自己制作PCB板,面积小到18mm*12mm以内;
    ◆  超低功耗,整个模块功耗<6mA,支持长时间动态心率血压监测并完美兼顾其它功能;
    ◆  输出内容:心率、血 压、脉搏波和心电波形(选用)、佩戴状态识别,HRV-PNN50(选装)、温度数据(选装)等;
    ◆  输出方式:串口 uart 或IIC信号,客户可以直接提取心率血压等数值;
    ◆  反应灵敏,可瞬时输出心率、血压等数据;
    ◆  应用简单,客户可直接应用于任意平台;
    ◆  高灵敏度:针对任何人群的人体任意部位的测试精准;
    ◆  电路简单,周边器件很少,便于开发设计;
    ◆  客户自定义使用环境:主动监测 or 长期监测;
    ◆  运动监测,满足大数据分析需要;
    ◆  客制化功能:心率监测,脉搏波分析,动态血压监测……;

    独特优势:

    ◆  本心率血压监测方案实现了:高集成和高稳定,自动脱落检测,脱落无数据输出,自动肤色识别。
    ◆  该智能智能穿戴血压测试模块算法MCU中,植入了心率血压算法,直接输出串口 uart 信号,客户可以直接提取使用。
    ◆  低成本:使用云电高科提供的整套智能穿戴血压模块方案,具有极高的性价比。
    ◆  真实可靠:连续血压测量真实可靠、高精度。

    应用领域:
    可广泛应用于心率计,腕带,手环,手表,耳机,医疗器械,健身器材等

    贴心服务:
    提供全方位技术支持,可帮助客户调试出最满意的状态。

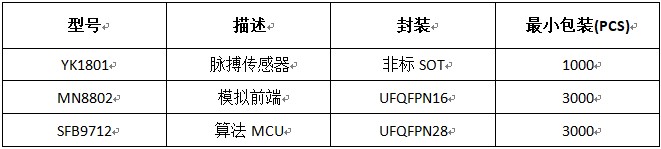

    关键器件列表(MKB0803套料):



    如果需要套料,请到云电高科淘宝官方店购买:
    https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.132d1debLy9cKy&id=566097804491

    演示或测试模块:
    如果需要演示或测试模块,请到云电高科淘宝官方店购买:
    https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.56cc1debJtOKVP&id=550263017281
