智能穿戴心率方案血压监测方案

低功耗智能手环心率传感器芯片

高精度智能手环血压传感器芯片

方案描述：

    MKB0706自适应心率血压监测方案和MKB0705方案的最大区别：实现了自动脱落检测，脱落无数据输出，自动肤色识别。
    该自适应心率血压监测方案主要由YKB1712脉搏血压传感器芯片搭配HRB6708脉搏芯片和算法芯片SFB9712实现。
    脉搏传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过脉搏芯片HRB6708和算法芯片SFB9712输出心率、血压、脉搏波等串口信号。
    该自适应血压监测方案可实现功能：心率和血压采集计算、人体佩戴状态自动识别、脉搏波、ECG、呼吸率（定制）、人体体表温度监测（选装）等人体健康指标。
    血压方案原理：主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。
    输出方式：串口或 I2C 。
    输出内容：产品校准、心率、血 压、佩戴状态、脉搏波、ECG、温度数据（选装）、呼吸率（定制）等。
    实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。

    该自适应心率血压监测方案的最大特点：使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，简化了客户的工作量，简单可靠，方便客户使用。

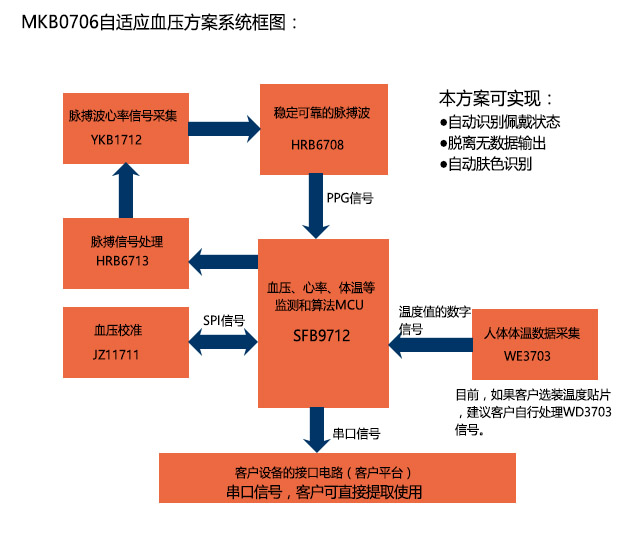

心率血压方案框图：

电路说明：
    整个心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为BL919833BAPRN。


方案的功能特点：

◆  体积小巧：客户可自己制作PCB板，面积小到20mm*15mm以内；
◆  超低功耗，整个模块功耗＜7mA，支持长时间动态心率血压监测并完美兼顾其它功能；
◆  输出内容：产品校准、心率、血 压、脉搏波等；
◆  输出方式：串口 uart 信号，客户可以直接提取心率血压等数值；
◆  反应灵敏，可瞬时输出心率、血压等数据；
◆  应用简单，客户可直接应用于任意平台；
◆  高灵敏度：针对任何人群的人体任意部位的测试精准；
◆  电路简单，周边器件很少，便于开发设计；
◆  客户自定义使用环境：主动监测 or 长期监测；
◆  运动监测，满足大数据分析需要；
◆  客制化功能：心率监测，脉搏波分析，动态血压监测……；


独特优势：

◆  实现了自动脱落检测，脱落无数据输出，自动肤色识别。
◆  该智能智能穿戴血压测试模块算法MCU中，植入了心率血压算法，直接输出串口 uart 信号，客户可以直接提取使用。
◆  低成本：使用云电高科提供的整套智能穿戴血压模块方案，具有极高的性价比。
◆  真实可靠：连续血压测量真实可靠、高精度。

应用领域：
可广泛应用于心率计，腕带，手环，手表，耳机，医疗器械，健身器材等。

贴心服务：
提供全方位技术支持，可帮助客户调试出最满意的状态。


关键器件列表（MKB0706套料）：

型号	描述	封装	最小包装(PCS)
YKB1712	脉搏传感器	非标SOT	1000
HRB6708	脉搏IC	SC70-5	3000
HRB6713	脉搏IC	SC70-5	3000
SFB9712	算法MCU	UFQFPN20-20	3000
JZ1711	血压校准IC	SOT23-6	3000

如果需要套料，请到云电高科淘宝官方店购买：https://item.taobao.com/item.htm?id=560170012135

产品技术资料链接（云电高科官方网站：www.yunkear.com）：

演示或测试模块：

如果需要演示或测试模块，请到云电高科淘宝官方店购买：https://item.taobao.com/item.htm?id=560286794498
