方案描述：
该智能穿戴血压监测方案主要由YKB1712脉搏波血压传感器芯片搭配HRB6708心率脉搏芯片和算法芯片SFB9710实现。可扩展人体温度监测和产品佩戴状态监测。 脉搏波血压传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过心率脉搏芯片HRB6708和算法芯片SF9710输出心率和血压等串口信号。 该智能穿戴血压方案可实现功能：心率采集计算、心电信息采集、人体体表温度监测、人体活动状态识别、血压跟踪监测等人体健康指标。
方案详情
- 血压方案描述：
脉搏血压传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过心率脉搏芯片HRB6708和算法芯片SF9710输出心率和血压等串口信号。
该智能穿戴血压监测方案可实现功能：心率血压采集计算、人体体表温度监测（选装）、人体佩戴状态识别（选装）、血压跟踪监测、呼吸率（定制）、心电信息采集（定制）等人体健康指标。
血压方案原理：主要通过 PPG（ECG 可以定制）特征认知、跟踪对比监测用户的血压变化趋势。
输出方式：串口或 I2C 与 SFB9710 通信。
输出内容：产品校准、心率、血 压、脉搏波、温度数据（选装）、佩戴状态识别（选装）、呼吸率（定制）、心电信息采集（定制）等。
户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。
该血压方案的最大特点：使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，不但简化了客户的工作量，而且简单可靠，方便客户使用。

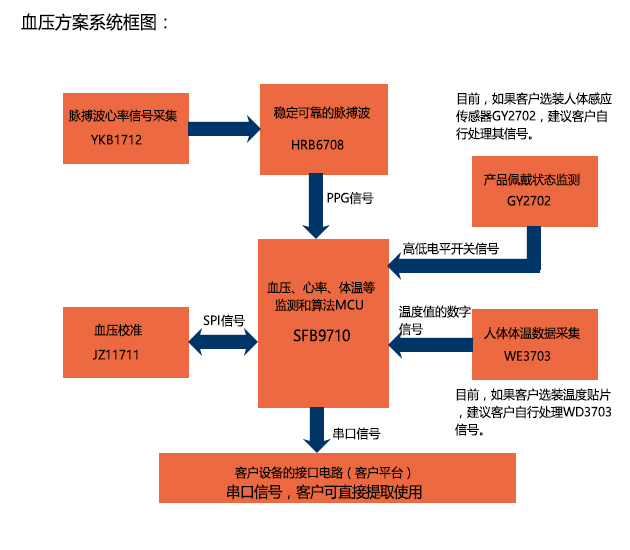

- 血压方案框图：
电路说明：
整个心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为BL919833BBPRN。
整个心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为BL919833BBPRN。
- 智能穿戴血压监测方案的功能特点：
◆输出内容：产品校准、心率、血 压、温度数据、体征状态识别等。
◆输出方式：串口 uart 信号，客户可以直接提取心率血压等数值。
◆反应灵敏，可瞬时输出心率、血压等数据；
◆应用简单，客户可直接应用于任意平台；
◆高准确度和高灵敏度：针对任何人群的人体任意部位的测试精准；
◆客户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。
◆客户自定义使用环境：主动监测 or 长期监测；
◆运动监测，满足大数据分析需要；
◆客制化功能：被动心率监测，脉搏波分析，动态血压心率监测……；
- 独特优势：
◆低成本：使用云电高科提供的整套智能穿戴血压心率方案，具有极高的性价比。
- 应用领域：
- 贴心服务：
- 关键器件列表：
| 型号 | 描述 | 封装 | 最小包装(PCS) |
|
YKB1712
|
脉搏血压传感器 | 非标SOT |
|
|
HRB6708
|
脉搏波心率芯片 |
SC70-5
|
|
|
SFB9710
|
监测算法MCU |
UFQFPN20-20
|
|
|
JZ11711
|
血压校准 |
SOT23-6
|
|
|
|
|
- 产品技术资料链接（云电高科官方网站：http://www.yunkear.com/a/xiazaizhongxin/）：
- 演示或测试模块：
