方案描述：
MKB0908温度心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗HR6707脉搏芯片、1颗HR6816增益芯片、1颗SFB9712算法芯片和1颗WD3703温度传感器共5颗芯片组成。根据我们提供的电路图，客户可以制作PCB板，面积可做到18mm*12mm以内，输出温度、血压和心率串口 uart 信号，很方便提取使用。
方案详情
1、方案描述：
1.1 MKB0908温度心率血压方案（模块）实现了：
1.2 自动增益功能；
1.3 佩戴状态识别：自动脱落检测，脱落无数据输出；
1.4 自动肤色识别；
1.5 温度、心率和血压输出；
1.6 HRV-PNN5；
1.7 PPG和ECG输出（选用）。
该温度心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗HR6707脉搏芯片、1颗HR6816增益芯片、1颗SFB9712算法芯片和1颗WD3703温度传感器共5颗芯片组成。根据我们提供的电路图，客户可以制作PCB板，面积可做到18mm*12mm以内，输出温度、血压和心率串口 uart 信号，很方便提取使用。
脉搏传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过模拟前端芯片HR607+HR6816和算法芯片SFB9712输出血压、心率等串口信号。
WD3703温度传感器通过GPIO接口和SFB9712算法芯片连接，从算法芯片SFB9712的串口UART或者IIC接口输出温度数据。
该心率血压监测方案可实现功能：温度测量、心率血压采集计算、脉搏波和心电波形输出（选用）、脱离佩戴识别、人体体表温度监测、HRV-PNN50输出等人体健康指标。
血压方案原理：主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。
输出方式：串口或 IIC（IIC需要客户提前预定） 。
输出内容：温度、心率、血压、PPG和ECG（选用）、脱离佩戴识别，HRV-PNN50等。
用户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。
该方案（模块）的最大特点：自动增益功能，脱离佩戴识别和脱离无输出；使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，简化了客户的工作量，简单可靠，方便客户使用。

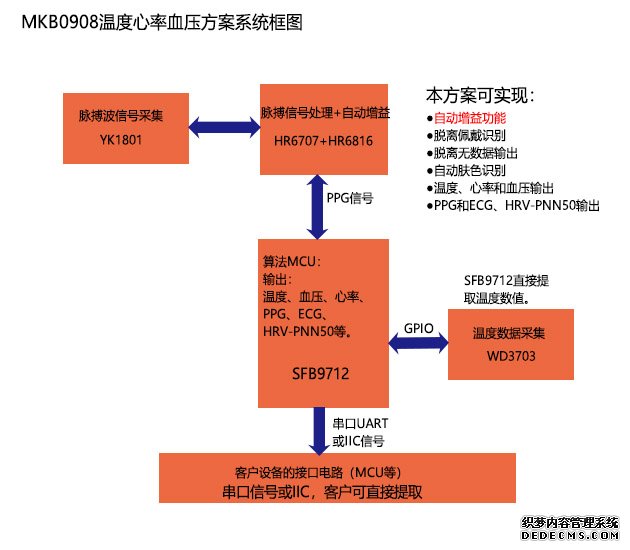

2、方案框图：
电路说明：
整个温度心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为SGM2033。
3、方案的功能特点：
◆ 体积小巧：客户可自己制作PCB板，面积小到18mm*12mm以内；
◆ 超低功耗，整个模块功耗＜7mA，支持长时间动态心率血压监测并完美兼顾其它功能；
◆ 输出内容：温度、心率、血 压、脉搏波和心电波形（选用）、脱离佩戴识别，HRV-PNN50等；
◆ 输出方式：串口 uart 或IIC信号（IIC需要客户提前预定），客户可以直接提取温度心率血压等数值；
◆ 反应灵敏，可瞬时输出心率、血压等数据；
◆ 应用简单，客户可直接应用于任意平台；
◆ 高灵敏度：针对任何人群的人体任意部位的精准测试；
◆ 电路简单，周边器件很少，便于开发设计；
◆ 客户自定义使用环境：主动监测 or 长期监测；
◆ 客制化功能：温度、心率监测，脉搏波分析，动态血压监测……；
4、独特优势：
◆ 本监测方案实现了：自动增益功能；脱离佩戴检测，脱落无数据输出；自动肤色识别。
◆ 该智能智能穿戴血压测试模块算法MCU中，植入了心率血压算法，直接输出串口 uart 信号，客户可以直接提取使用。
◆ 低成本：使用云电高科提供的整套智能穿戴血压模块方案，具有极高的性价比。
◆ 真实可靠：连续温度心率血压测量真实可靠、高精度。
5、应用领域：
可广泛应用于心率计，腕带，手环，手表，耳机，医疗器械，健身器材等。
6、贴心服务：
提供全方位技术支持，可帮助客户调试出满意的状态。
7、关键器件列表（MKB0908套料）：
如果需要套料，请到云电高科淘宝官方店购买：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-9949771384.12.190d7712iCKA8Z&id=613963057283
8、演示或测试模块：
如果需要演示或测试模块，请到云电高科淘宝官方店购买：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-9949771384.19.2f087712WXvyaN&id=613310986008
1.1 MKB0908温度心率血压方案（模块）实现了：
1.2 自动增益功能；
1.3 佩戴状态识别：自动脱落检测，脱落无数据输出；
1.4 自动肤色识别；
1.5 温度、心率和血压输出；
1.6 HRV-PNN5；
1.7 PPG和ECG输出（选用）。
该温度心率血压监测方案主要由1颗YK1801脉搏传感器芯片、1颗HR6707脉搏芯片、1颗HR6816增益芯片、1颗SFB9712算法芯片和1颗WD3703温度传感器共5颗芯片组成。根据我们提供的电路图，客户可以制作PCB板，面积可做到18mm*12mm以内，输出温度、血压和心率串口 uart 信号，很方便提取使用。
脉搏传感器芯片采用光电式容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过模拟前端芯片HR607+HR6816和算法芯片SFB9712输出血压、心率等串口信号。
WD3703温度传感器通过GPIO接口和SFB9712算法芯片连接，从算法芯片SFB9712的串口UART或者IIC接口输出温度数据。
该心率血压监测方案可实现功能：温度测量、心率血压采集计算、脉搏波和心电波形输出（选用）、脱离佩戴识别、人体体表温度监测、HRV-PNN50输出等人体健康指标。
血压方案原理：主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。
输出方式：串口或 IIC（IIC需要客户提前预定） 。
输出内容：温度、心率、血压、PPG和ECG（选用）、脱离佩戴识别，HRV-PNN50等。
用户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。
该方案（模块）的最大特点：自动增益功能，脱离佩戴识别和脱离无输出；使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，简化了客户的工作量，简单可靠，方便客户使用。
2、方案框图：
电路说明：
整个温度心率血压部分需要单独可控的 LDO 供电以保证电源的纯净，参考型号为SGM2033。
3、方案的功能特点：
◆ 体积小巧：客户可自己制作PCB板，面积小到18mm*12mm以内；
◆ 超低功耗，整个模块功耗＜7mA，支持长时间动态心率血压监测并完美兼顾其它功能；
◆ 输出内容：温度、心率、血 压、脉搏波和心电波形（选用）、脱离佩戴识别，HRV-PNN50等；
◆ 输出方式：串口 uart 或IIC信号（IIC需要客户提前预定），客户可以直接提取温度心率血压等数值；
◆ 反应灵敏，可瞬时输出心率、血压等数据；
◆ 应用简单，客户可直接应用于任意平台；
◆ 高灵敏度：针对任何人群的人体任意部位的精准测试；
◆ 电路简单，周边器件很少，便于开发设计；
◆ 客户自定义使用环境：主动监测 or 长期监测；
◆ 客制化功能：温度、心率监测，脉搏波分析，动态血压监测……；
4、独特优势：
◆ 本监测方案实现了：自动增益功能；脱离佩戴检测，脱落无数据输出；自动肤色识别。
◆ 该智能智能穿戴血压测试模块算法MCU中，植入了心率血压算法，直接输出串口 uart 信号，客户可以直接提取使用。
◆ 低成本：使用云电高科提供的整套智能穿戴血压模块方案，具有极高的性价比。
◆ 真实可靠：连续温度心率血压测量真实可靠、高精度。
5、应用领域：
可广泛应用于心率计，腕带，手环，手表，耳机，医疗器械，健身器材等。
6、贴心服务：
提供全方位技术支持，可帮助客户调试出满意的状态。
7、关键器件列表（MKB0908套料）：
| 型号 | 描述 | 封装 | 最小包装(PCS) |
|
YK1801
|
脉搏传感器 | QFN-6 |
1000
|
|
HR6707
|
脉搏IC |
SOT23-8
|
3000
|
|
HR6816
|
增益IC |
TDFN10
|
3000
|
|
SFB9712
|
算法MCU |
UFQFPN28
|
3000
|
|
WD3703
|
温度传感器 |
DFN-SMT-3
|
3000
|
如果需要套料，请到云电高科淘宝官方店购买：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-9949771384.12.190d7712iCKA8Z&id=613963057283
8、演示或测试模块：
如果需要演示或测试模块，请到云电高科淘宝官方店购买：
https://item.taobao.com/item.htm?spm=a1z10.3-c.w4002-9949771384.19.2f087712WXvyaN&id=613310986008
