产品描述：

MKB0908 温度心率血压方案（模块）是在MKB0805方案的基础上增加了温度测量功能。

温度心率血压方案（模块）实现了：温度测量，心率和血压测量及其脱离佩戴识别和脱落无数据输出，HRV-PNN50输出。

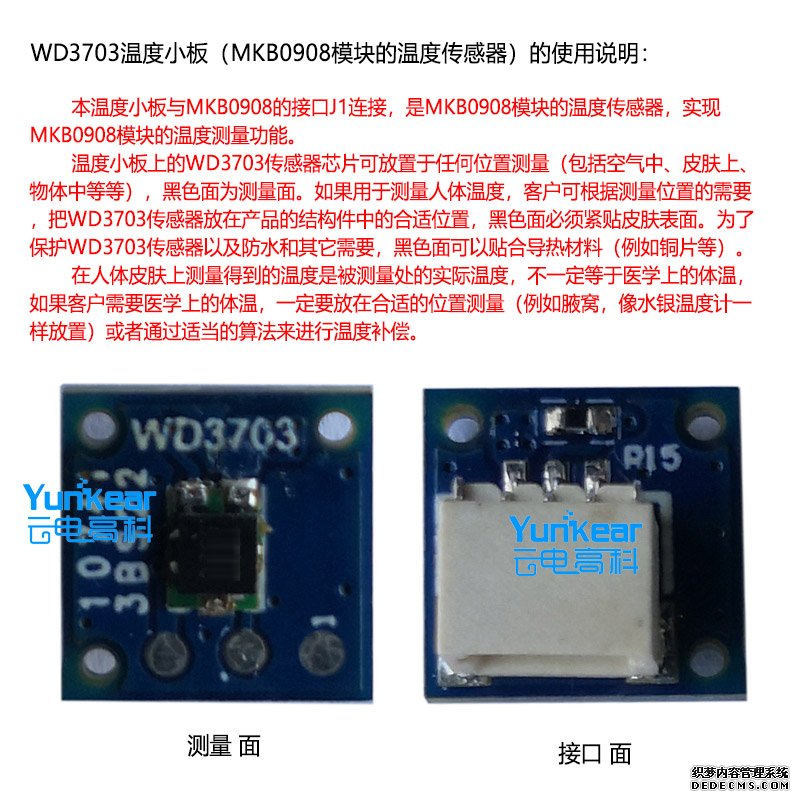

该温度心率血压监测模块（方案）主要由1颗YK1801脉搏传感器芯片、1颗HR6816自动增益芯片、1颗HR6707脉搏芯片和1颗SFB9712算法芯片、1颗WD3703温度传感器芯片共5颗芯片组成，根据我们提供的电路图，客户可以制作PCB板，面积可做到15mm*12mm以内，输出血压和心率串口 uart 信号，很方便提取使用。

脉搏传感器芯片采用光电容积脉搏波描记（PPG）的方式感应人体的脉搏信息并加以提取，通过模拟前端芯片（HR6816+HR6707）和算法芯片SFB9712输出血压、心率等串口信号。

该温度血压监测模块可实现功能：温度监测，心率血压采集计算、 脉搏波和心电波形输出（选用）、脱离佩戴识别、脱落无数据输出、HRV-PNN50。

血压方案原理：主要通过 PPG特征认知、跟踪对比监测用户的血压变化趋势。

输出方式： 串口或 IIC （默认串口输出，客户自己做板，需要IIC输出，要提前告知客服）。

输出内容： 温度、心率、血 压、PPG和ECG（选用）、HRV-PNN50、脱离佩戴识别等。

用户实现方式简单：主要工作只是硬件设计和结构安排，减少了对整机 cpu 的要求以及软件调试。
      该血压测试模块的最大特点：高集成和高稳定，自动佩戴识别和脱离无输出；使用了算法MCU，植入了心率血压算法，直接输出串口 uart 信号，简化了客户的工作量，简单可靠，方便客户使用。

温度心率血压测试模块的功能特点：

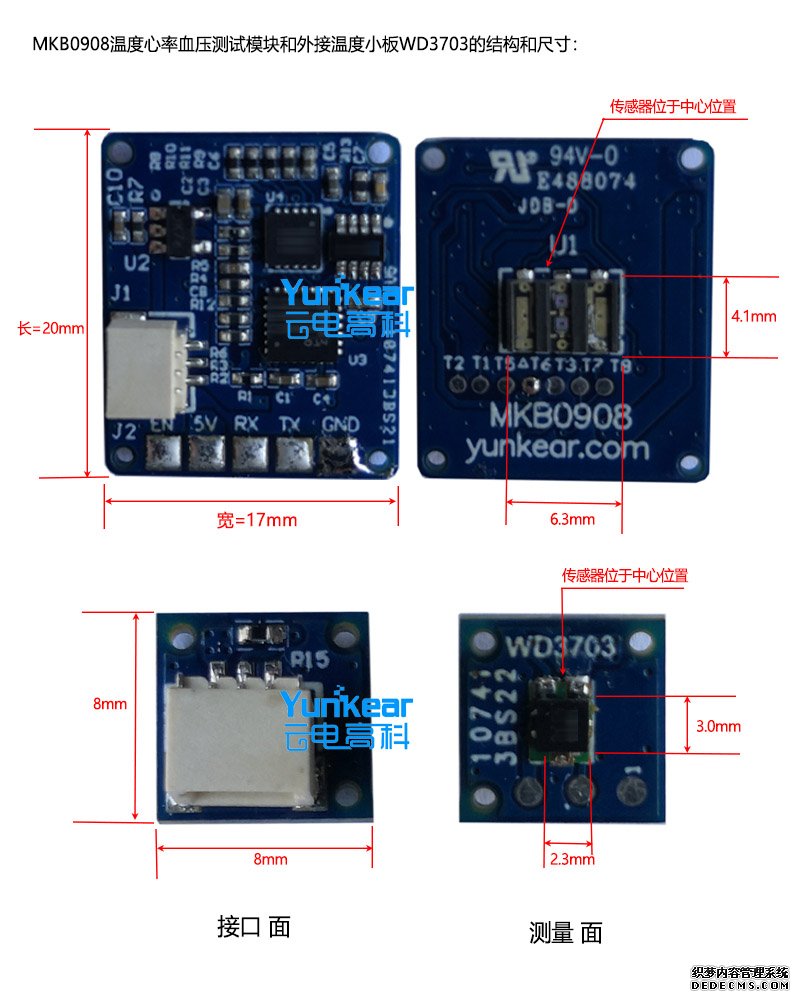

◆体积小巧：客户可自己制作PCB板，面积小到20mm*12mm以内；

◆超低功耗，整个模块功耗＜7mA，支持长时间动态心率血压监测并完美兼顾其它功能；

◆输出内容：温度、心率、血 压、脉搏波和心电波形（选用）、HRV-PNN50、脱离佩戴识别等；

◆输出方式：串口 uart 信号或者IIC（默认串口输出，客户自己做板，需要IIC输出，要提前告知客服）；

◆反应灵敏，可瞬时输出心率、血压等数据；

◆应用简单，客户可直接应用于任意平台；

◆高灵敏度：针对任何人群的人体任意部位的精准测试；

◆电路简单，周边器件很少，便于开发设计；

◆客户自定义使用环境：主动监测 or 长期监测；

◆客制化功能：心率监测，脉搏波分析，动态血压监测……；

最重要的特点：

◆本心率血压监测方案实现了：温度测量，心率和血压测量及其佩戴状态识别和脱落无数据输出，HRV-PNN50输出。

◆算法MCU中，植入了心率血压算法和温度提取程序，直接输出串口 uart 信号，客户可以直接提取使用。

◆低成本：使用云电高科提供的整套智能穿戴血压模块方案，具有极高的性价比。

◆真实可靠：连续血压测量真实可靠、高精度。

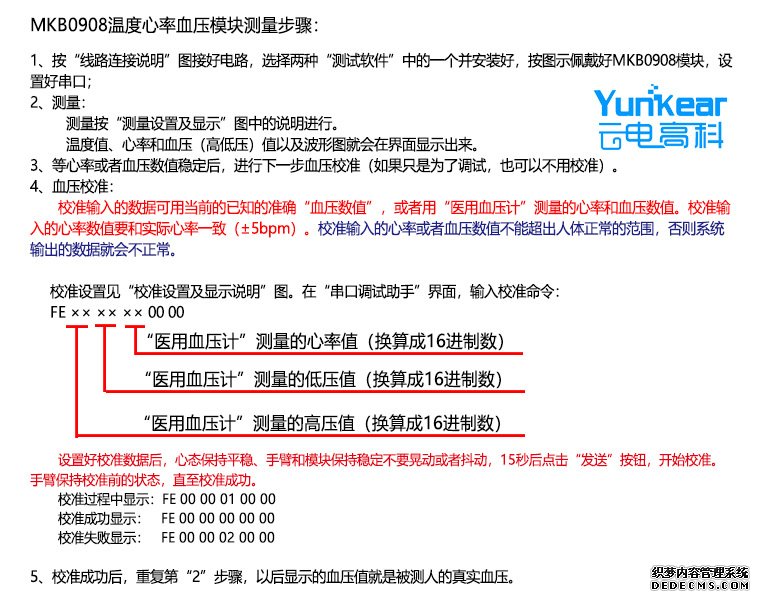

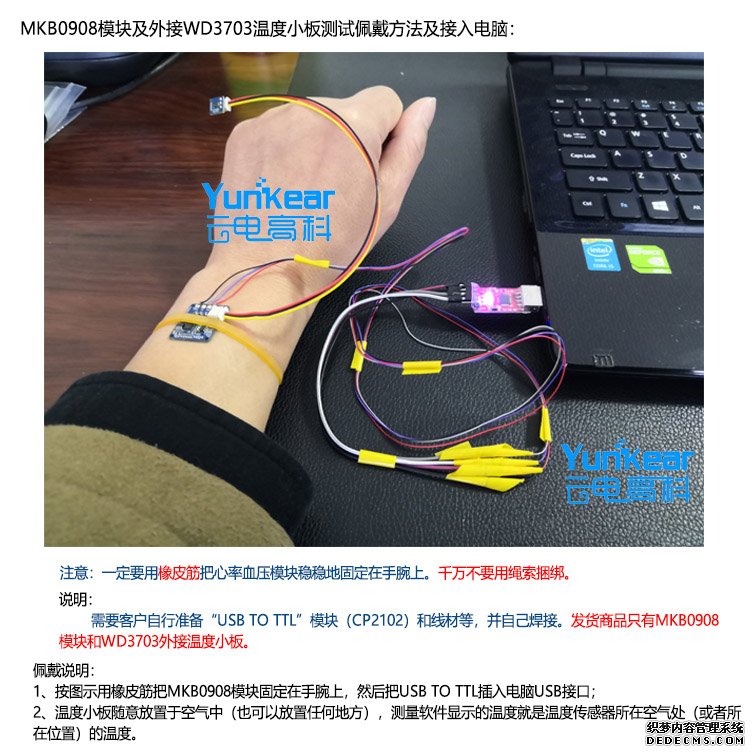

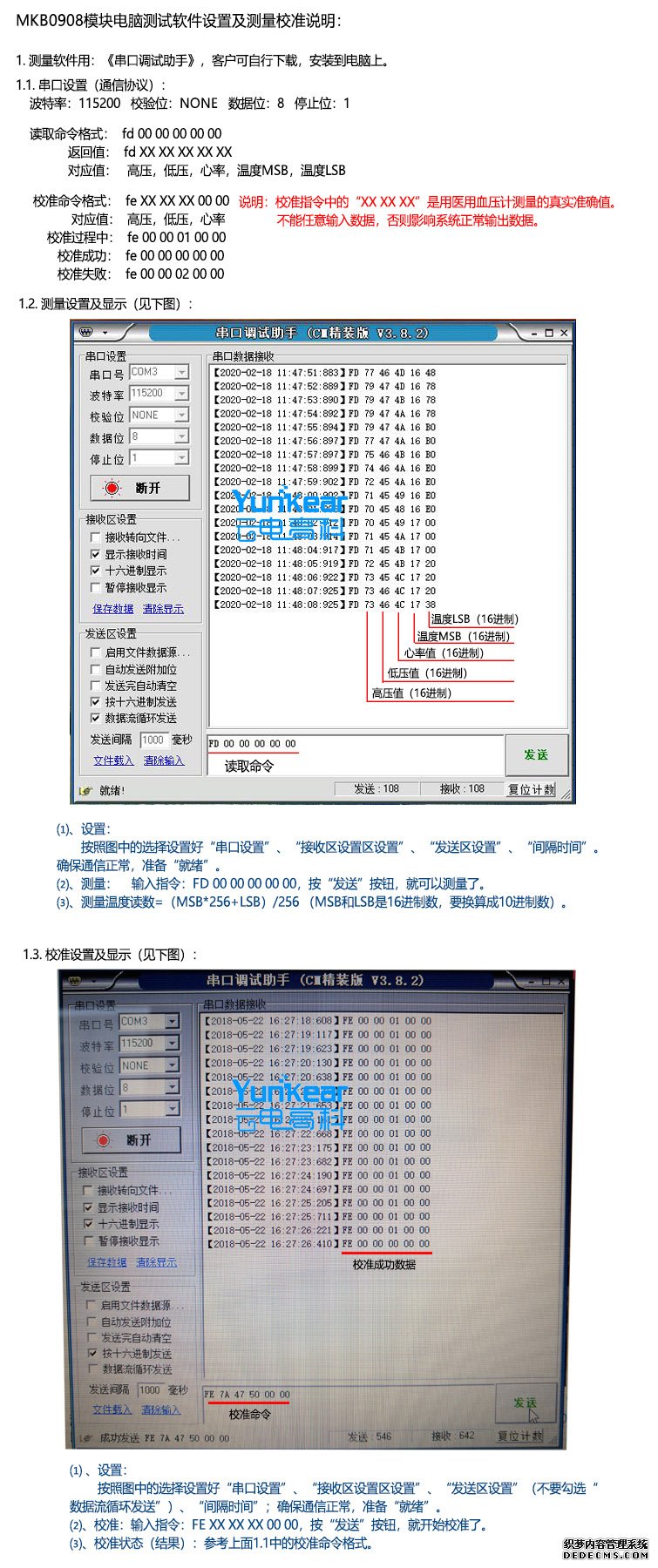

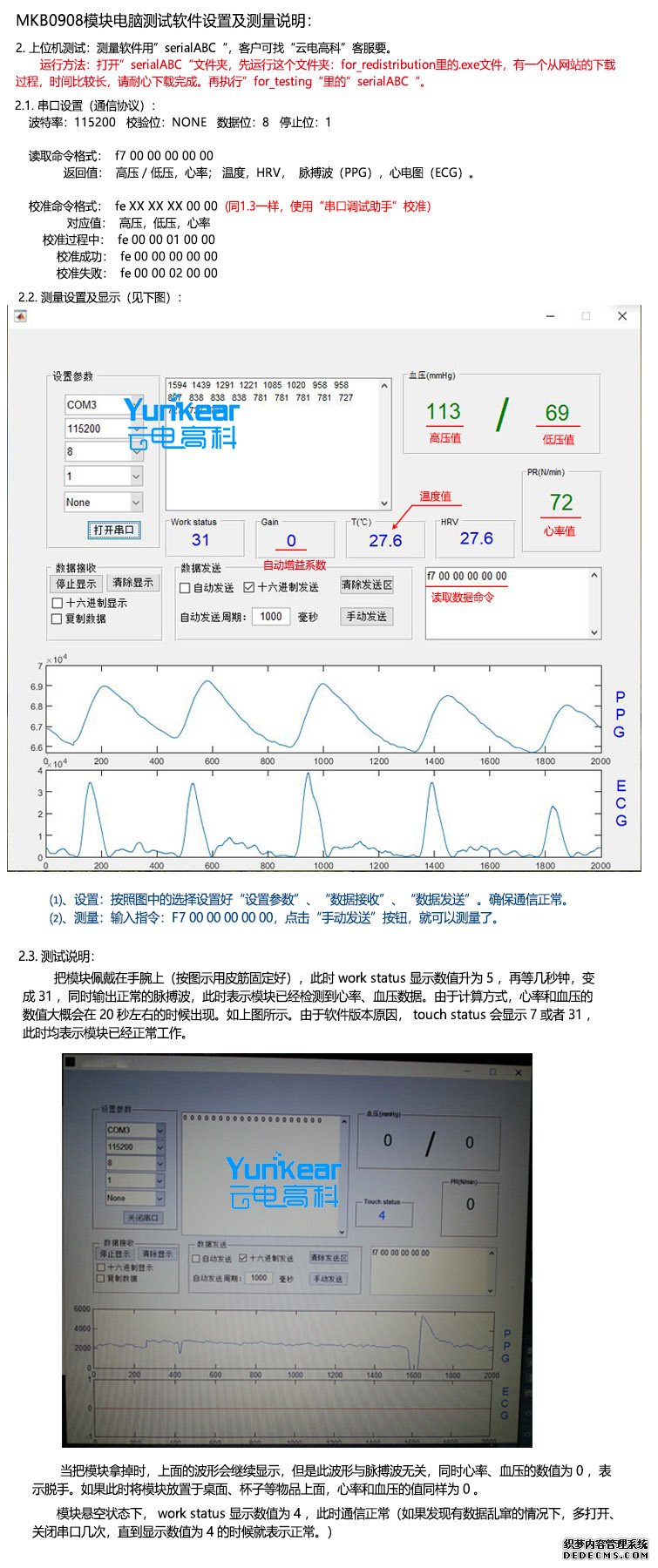

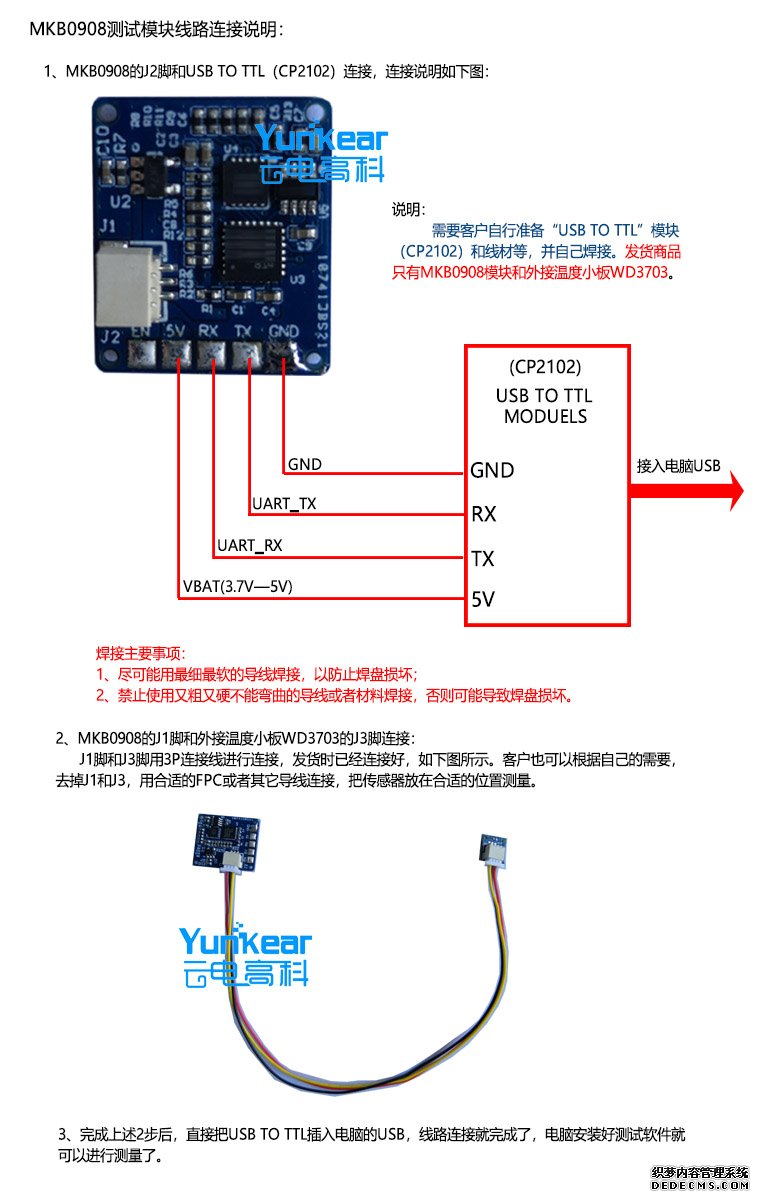

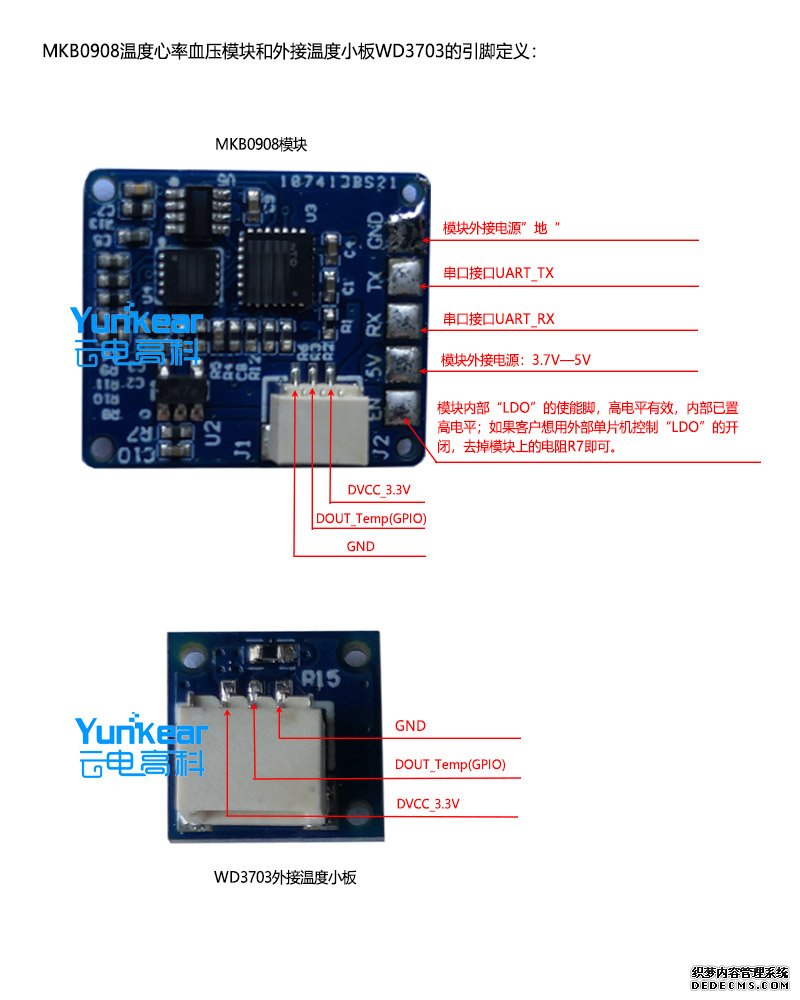

MKB0908温度心率血压测试模块使用说明：
