智能穿戴心率方案血压监测方案

低功耗智能手环心率传感器芯片

高精度智能手环血压传感器芯片

1、方案概述：

       血氧饱和度（SpO₂）是血液中携带氧分子的氧合血红蛋白 (HbO2) 的容量占全部血红蛋白(Hb) 容量的百分比，即血液中血氧的浓度，是呼吸循环系统的重要生理参数。
       血氧被称为心率、血压、体温、呼吸率之后的第五大人体体征参数，一般认血氧饱和度正常应不低于94% ，在 94% 以下为供氧不足。也有学者和临床专家将血氧饱和度 90% 定为低氧血症的标准。
      指夹式脉搏血氧仪体积小，功耗低，使用方便，便于携带。测量时只需将手指插入指夹式光电传感器中，显示屏就会直接显示所测血氧饱和度值和心率值。

2、测量原理：

       云电高科的OH0918指夹式心率血氧饱和度方案的测量原理是根据血红蛋白(Hb)和氧合血红蛋白 (HbO2)在红光和近红光区域的吸收光谱特性为依据，运用Lambert Beer定律建立数据处理经验公式，采用光电血氧检测技术结合光电容积脉搏波描记（PPG）技术，用两束不同波长的光：660nm的红光和905nm的近红外光，通过透射指夹式传感器，照射人体指端而由光敏组件获取测量信号，所获取的信号经前端信号处理芯片和微处理器处理后可由显示屏显示所测结果或者其它适合的显示方式显示。

3、技术参数：
3.1 显示方式：0.96彩屏，可调节四向显示；
3.2 成品电源：两节1.5V（AAA）电池；
      内部工作电压：2.3V­-3.0V；
      工作电流：≤30mA（包括显示驱动）；
3.3 测量方法：光电血氧检测技术结合光电容积脉搏波描记法（PPG）
3.4 输出方式：0.96彩屏显示或者蓝牙（默认0.96彩屏，如需要蓝牙，客户提前提供APP协议）；
3.5 心率（PR）
      测量范围：25bpm---250bpm
      测量精度：±2bpm
3.6 血氧饱和度（SpO₂）：
      有效测量范围：70%--100%
      测量精度：90%--100%段±1%；80%--89%段±2%；70%--79%段±3%；
3.7 灌注指数（PI）:
      测量范围：0.5-30；
      弱灌注情况下的测量性能：在脉搏充盈度为 6％时能正确显示血氧饱和度值和心率值；
3.8 相应速度快：几秒以内即可获取稳定的心率、血氧数值；
3.9 无手指插入时 8 秒后自动退出；
3.10 典型产品外形尺寸（参考）：58 x 34 x 38mm （长 x 宽 x 高），重量：约 45g；
3.11 使用环境
        使用温度： 5℃---40℃；
        使用湿度： ≤90%RH；
        大气压力：860—1060hPA；
        不能在有与空气混合的易燃麻醉气或与氧或氧化亚氮混合的易燃麻醉气情况下使用的设备；
3.12 电气安全分类：BF 型应用部分

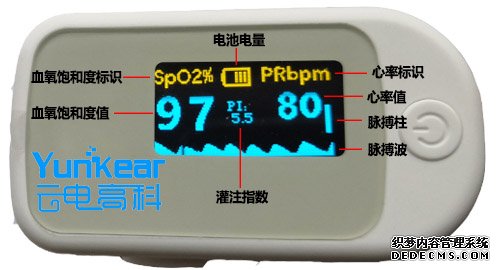

4、显示内容样说明（产品样机）：


5、方案的功能特点：
◆  自研算法和高性能MCU；
◆  0.96高分辨率彩屏，可调节四向显示；
◆  相应速度快：几秒以内即可获取稳定的心率、血氧数值；
◆  蓝黄色系，清晰直观；
◆  输出指标丰富：血氧饱和度、心率、灌注指数、脉搏波等；
◆  血氧饱和度有效测量范围广：70%--100%；
◆  产品体积小、重量轻，携带方便；
◆  无手指插入时 8 秒后自动退出；

6、商务及技术服务：
6.1 签订的“商务合同”后，根据客户提供的尺寸绘制PCB图并提供GEBER文件和产品BOM清单，客户自行安排生产PCBA。帮助客户调试好产品样机。
6.2 满足一定的采购数量（根据双方签订的“商务合同”）后，退还客户定制费用。
6.3 如有需要可以联系淘宝客服或者致电 13603080017协商。

7、关键器件列表（OH0918套料）及采购要求：


型号	描述	封装	最小包装(PCS)	采购要求
SF9209	算法MCU	LQFP_48	3000	必选
HR6706	信号处理IC	TQFN3X3-16L	3000	必选
HR6208	信号处理IC	SOT23-5	3000	必选
YK1802A/B	血氧传感器 （医疗级）			可自由采购
