产品描述：

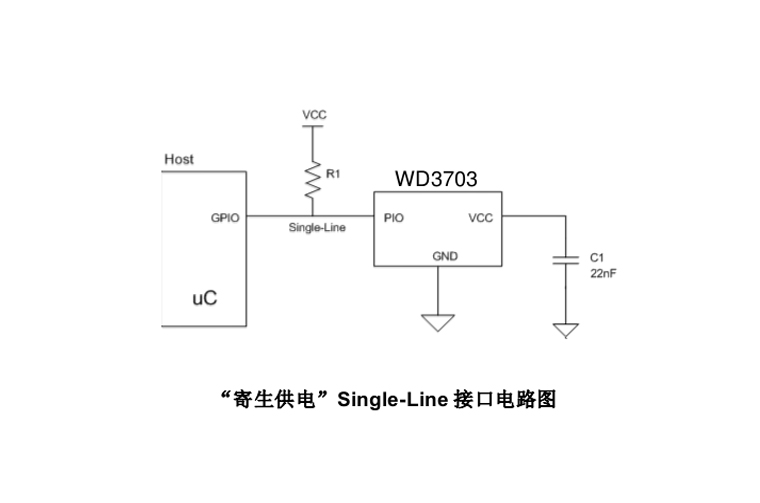

 WD3703 数字接触式温度传感器贴片具有用户可编程的13位(0.03125°C)分辨率，并且带有可由用户编程设置的非易失性温度上、下限温度报警值。每片 包含一个唯一的、工厂刻度的64位ROM ID码、192个字节的通用可编程OTP存储器及工厂设置的64个字节OTP存储器。64位注册码由8位产品类型代码、48位唯一序列码、8 位CRC 校验码组成。只需一根数据线和地线就可通过Single-Line®协议完成串行传输数据。经改进的Single-Line接口具有滞回和干扰滤波功能，使得 能够在更多节点、更远距离的Single-Line网络中可靠工作。 通过外接电容，能够直接从数据线获取电源进行工作(“寄生供电”方式)，因此，可以无须外部的电源输入。

接触式温度传感器图片：

接触式温度传感器贴片独特卖点：

◆ 无需校准：出厂时经过了严格的筛选和校准，客户使用时不需要再校准，准确率几乎100%；

◆ 准确度高： 在-10°C ~+85°C 范围内精度：±0.1°C。

◆ 分辨率高： 13位分辨率，可达0.03125°C。

接触式温度传感器贴片参数特性：

◆ 电路简单：3个引脚，外围电路只有1个电阻和一个电容；

◆ 体积小巧：2*3mm

◆ 工作电压范围：2.35V至 5.5V，可由数据线“测量温度范围：-55°C 至+125°C；

◆ 准确度高： 在-10°C ~+85°C 范围内精度：±0.1°C；

◆ 13 位分辨率温度转换最长时间 250ms；

◆ 192 字节 OTP 存储器，分为 8 个页面，每个页面 32 字节；

◆ 独特的电子印章（eStamp®）功能应用于用户和厂家验证数字温度传感器身份的合法性；

◆ OTP编程电压 7.5V，最短编程时间 300us，一次完成一个字节的编程操作；

◆ 独特的 Single-Line 接口，仅需单个引脚即可进行通信；

◆ 具有改进了滞回和干扰滤波特性的 Single-Line 接口；

◆ 用户定义的非易失性(OTP)报警温度阀值；

◆ 报警搜索命令能够快速确定温度超出设定范围的器件；

◆ 通信速率可变的 Single-Line 协议，最高速率可达 25kb/s，支持多节点主从通信模式；

◆ 每个器件都具有工厂刻度的唯一 64 位 ROMID 码；

◆ 多节点通信能力，通信地址可以基于厂家刻度的 64-bit ROMID 或者用户自定义的 24-bit Extension ROMID；

◆ “寄生”供电或直接 Vcc 引脚供电

◆ ±8kV ESD 保护

◆ 3个邮票孔DFN SMT 模块封装

贴片式温度传感器应用范围：

◆ 白色家电数字温度传感器

◆ 数字体温计

◆ 传感器识别和温度校准

◆ 数据通信设备

◆ 工业温度检测

◆ HVAC 系统

◆ 高精度温度传感器

◆ 电池组 ID 和温度监控

◆ 热能表

◆ 电源适配器识别及温度监测

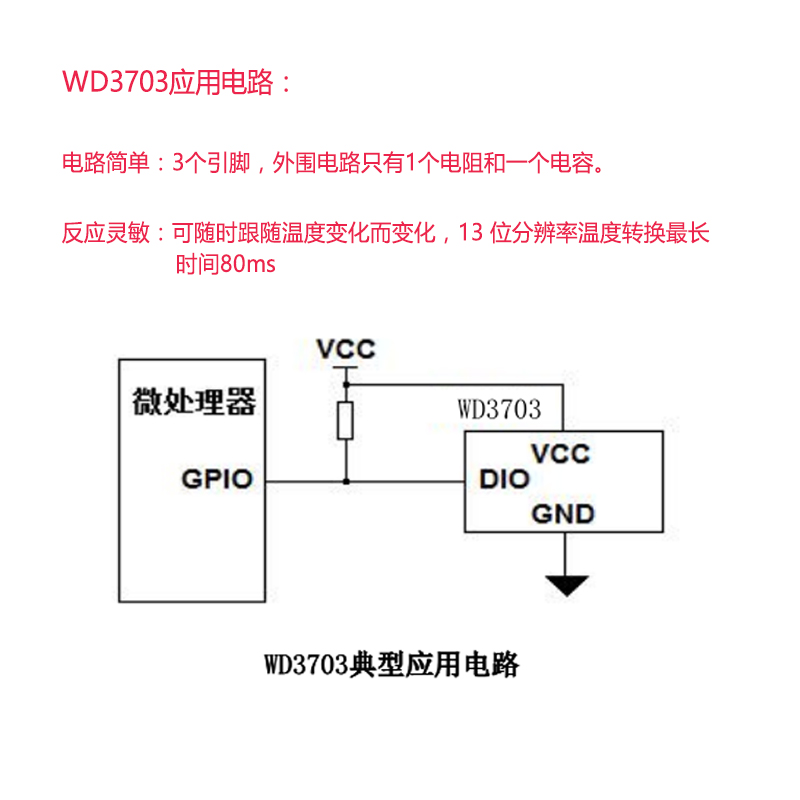

贴片式温度传感器电路和说明：
